【ダイワンテレコム 青葉台店ブログ】 switch Lite 液晶交換修理

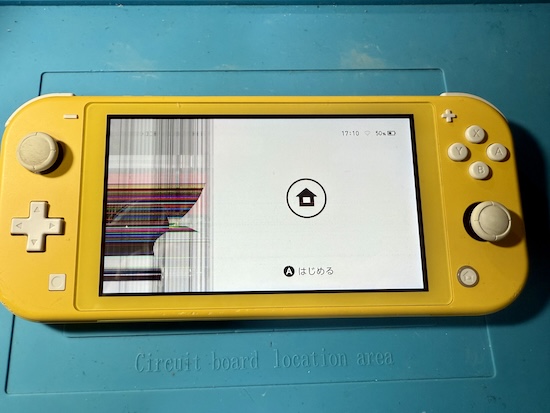

今回の破損箇所は画面左側の下側に強い衝撃が加わって中身のLCDだけが破損した状態です！

switch lite はタッチパネルであるデジタイザーとの一体交換も可能ですがここでは内部のLCDだけを交換していきます！

switch lite を開けるには、まず背面と底面と上面にねじがあるためそれを外していきます。

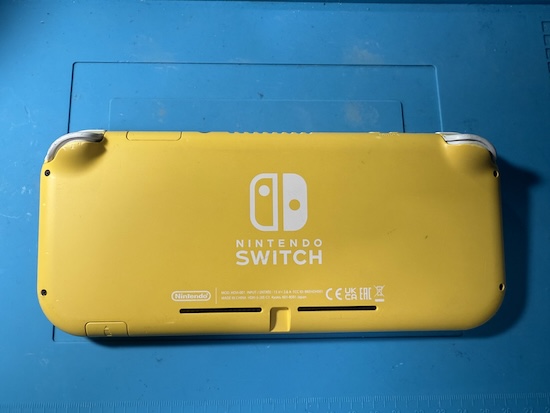

まずは背面のY字ネジです。iPhoneやAndroid端末と比べると結構大きめなY字のネジのため、

当店では、SUNDLAG製 17-CAというY字ドライバーを使用しています！

背面は４本のネジで止まっています。

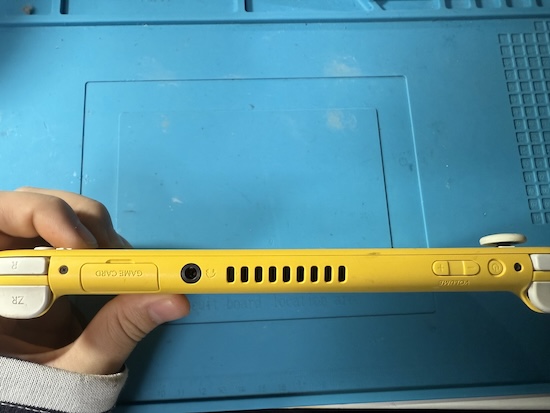

背面のネジを外し終わったら、次は上面へ、（ここで底面のネジを取っても構いません。）

上面と底面は＋ネジで固定されています！

当店では、1.5の＋ドライバーを使用し、取り外しています。

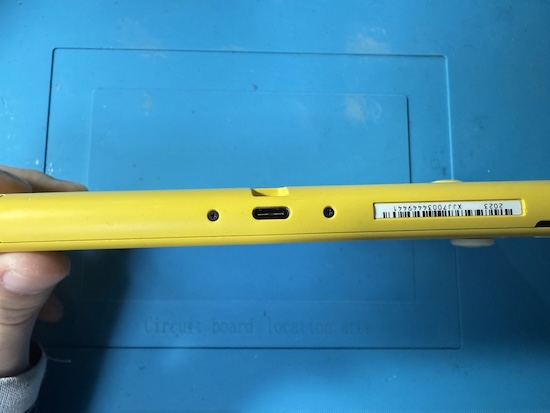

底面も同様に1.5＋ドライバーで取り外していきます。

この合計8本のネジを外すと背面カバーが取り外し可能になります。

背面カバーは爪で止まっているので、ピック等を使いあけて行きます！

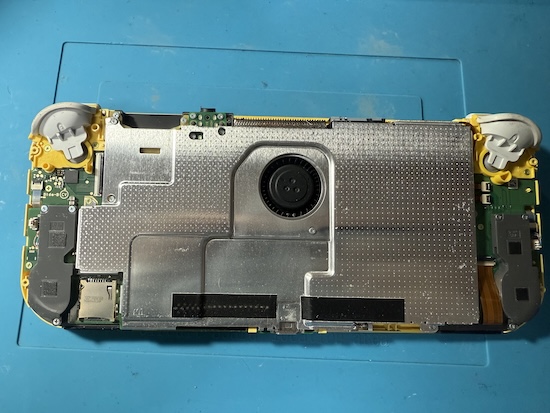

背面カバーを外したこのように、金属製の放熱シールドと基板が丸見えになります！

次の工程はこの放熱シールドを外すことです。

この放熱シールドは短いシルバーのネジ３本と長い金色の１本で止まっているのでそれを外して行きます！。その後は写真右上に電源ボタン系のフレキシブルケーブルがあるのでそれに注意しつつ放熱シールドを外します！

そうすると、

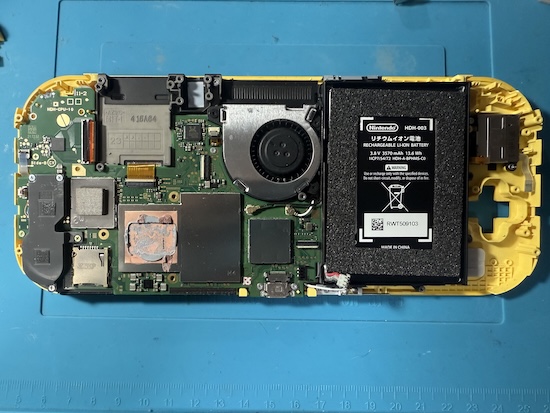

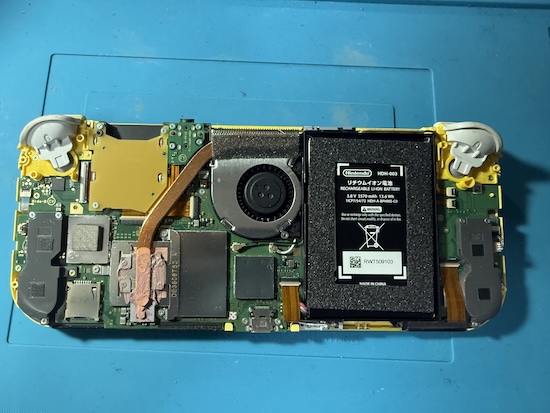

見えてなかったヒートシンクやバッテリーなどが見えてきます！

今度はこれらを外して行きます。

まず最初に外すのは右側に離れているサブボードに繋がるフレキシブルケーブルとバッテリーを外すことです。バッテリーを外すことによって静電気などでショートして壊れるリスクが低くなります！

そのあとは、ゲームスロット、サブボード基板を固定しているネジを外して本格的に分解して行きます！

サブボードとゲームスロット、ヒートシンクを外した状態です。この時に、ボタン系のプラスチックパーツとシリコンは外しています。このまま、基板も外します。

最後にバッテリーが乗ったプレートがネジ４本（短いネジ３本、長いネジ１本）で止まっているのでそれを外してLCDを剥き出しにします！！

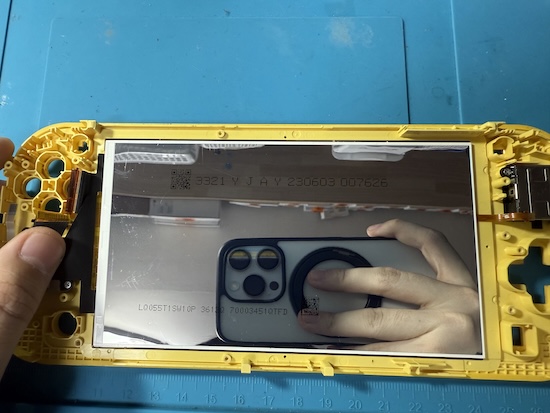

これが、バッテリーが載ったLCD固定プレートを外した状態です。このあと、スティックを外しています。LCDを分離する際に邪魔になってしまったので、LCDを剥がす前に外すことをお勧めします!!

では、分離していくんですが、ヒートガンや加熱パッドを使用して接着剤を溶かしつつ、剥がして行きます。（※この際に奥深く差し込んでデジタイザーを痛めないように注意してください。）

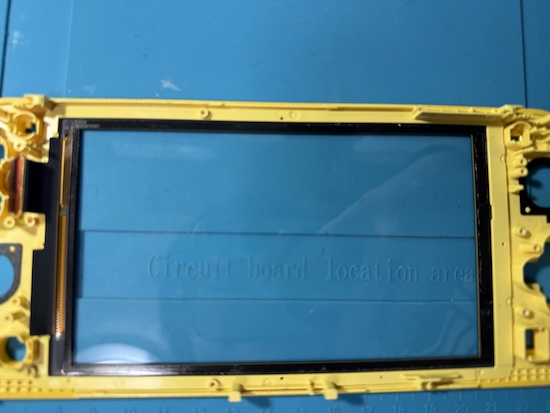

これが、LCDを分離してデジタイザーのみにした状態です。

ここで一つ問題なのが、iPadの液晶分離型と同じように自分で接着していくですが。

専用ブースなどを用意しない限り、埃が入りまくります（ ;  ; ）

もう埃取るだけに15分とか費やしました（泣）

あとは、分解した時の逆の順番で戻すだけです。

まず、LCD交換は一見簡単に見えて少し難しいです。

そして、割と注意しなきゃいけないところがあります。

・１バッテリーケーブルの上にある、サブボードとの通信用のフレキシブルケーブルです。

これのコネクターを壊してしまうと、画面が映らなかったり、電源ボタンが効かなくなるな　　　　　　どの症状が出ます。

・２LCDを外す際にデジタイザーを傷つけないことです。

LCDを外す際にデジタイザーのガラスとフレキシブルケーブルにダメージを与えてしまうとタッチができない等の問題が発生します。

・３LCD貼り付け時に埃が入りやすいです。

専用ブースを作って埃の侵入を防がないと結構大変なことなります。

上記３点が大まかな注意点になります。
